 SF-1F复合无油翻边轴承
材料组织 MATERIAL STRUCTURE


1.改性聚四氟乙烯( PTFE)以及铅(Pb)的 混合物 0.01~0.03mm,一种耐磨材料,运作过程中可形成转移膜以保护对磨轴。
2. 铜粉层0.2~0.30mm提高PTFE/Pb与钢板的结合强度,具有很好的承载能力和耐磨性。同时铜又是一种很好的导热材料,可快速转移轴承运作过程中产生的热量。
3. 低碳钢0.7~2.3mm,提高轴承的承载能力和热转移作用。
4. 铜/锡电镀层,铜镀层0.008mm,锡镀层0.005mm,使轴承有很好的耐腐蚀功能。
  主要参数 TECHNICAL DATE

静承载
250N/mm2

摩擦系数
0.03~0.20
最大承载
低速运转
140N/mm2

最大线速度
干摩擦
2m/s

旋转、摇摆运动
60N/mm2

流体润滑
5m/s
最大PV值
(干摩擦)
间断性运作
3.6N/mm2.m/s

导热系数
42W(m.K)-1

长期运作
1.8N/mm2.m/s

线膨胀系数
11x11-6K
使用温度
-195℃~+280℃



  应用特点 APPLICATION CHARACTER
1. 无油润滑或少油润滑,适用于无法加油或较难加油的场合,可以在使用时不保养或少保养;
2. 耐磨性能好,摩擦系数小,使用寿命长; 3. 可在-195℃~+280℃范围内使用;
4. 走合性能好,低噪音,无污染; 5. 薄壁结构,质量轻,可缩小机械体积;
6. 在运作时能形成转移膜,起到保护对磨轴的作用,无咬轴现象;
7. 对磨轴的硬度要求低,未经调质处理的轴都可使用,从而降低了相关零件的加工难度;
8. 无吸水、吸油性,热膨胀系数小,散热性好,尺寸稳定;
9. 钢背面可电镀多种金属,因此可在腐蚀性介质中使用,不会生锈;
目前已广泛运用于各种机械的滑动部位,如自动化机械设备(伸缩、摇摆、滑动、弯曲、回旋、回转部位)油压气缸导套、齿轮泵浦、纺织机械、自动售货机、塑胶成型机、压铸机、橡胶机械、烟草机、健身器材、办公机械、液压搬运车、汽机车、摩托车、农林机械等。

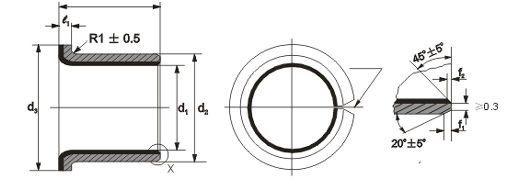

SF-1F 翻边系列轴承标准尺寸(SF-1、SF-1T、SF-1S、SF-1P、SF-1D、SF-1B)
Unit(单位):mm
轴径
座孔H7
代号
尺寸
f1
f2
d1
d2
d3±0.25
L±0.25
l1-0.2
6-0.013
-0.028
8+0.015
06040
6
8
12
 4
1
0.5
0.3
06070
7
8-0.013
-0.028
10+0.015
08055
8
10
15
5.5
08075
7.5
10-0.016
-0.034
12+0.018
10070
10
12
18
7
10090
9
10120
12
12-0.016
-0.034
14+0.018
12070
12
14
20
7
12090
9
12120
12
14-0.016
-0.034
16+0.018
14120
14
16
22
12
14170
17
15-0.016
-0.034
17+0.018
15090
15
17
23
9
15120
12
15170
17
16-0.016
-0.034
18+0.018
16120
16
18
24
12
16170
17
18-0.016
-0.034
20+0.021
18120
18
20
26
12
18170
17
18200
20
20-0.020
-0.041
23+0.021
20115
20
23
30
11.5
1.5
0.8
0.4
20165
16.5
20215
21.5
22-0.020
-0.041
25+0.021
22150
22
25
32
15
22200
20
25-0.020
-0.041
28+0.021
25115
25
28
35
11.5
25165
16.5
25215
21.5
30-0.025
-0.050
34+0.025
30160
30
34
42
16
2
1.0
0.5
30260
26
35-0.025
-0.050
39+0.025
35160
35
39
47
16
35260
26
40-0.025
-0.050
44+0.025
40260
40
44
53
26
40400
40
