 SF-1WC复合止推垫片
材料组织 MATERIAL STRUCTURE


1. 改性聚四氟乙烯(PTFE)铅(Pb )的混合物 0.01~0.03mm,一种耐磨材料,运作过程中可形成转移膜以保护对磨轴。
2. 铜粉层0.2~0.3mm提高PTFE/Pb与钢板的结合强度,具有很好的承载能力和耐磨性。同时铜又是一种很好的导热材料,可快速转移轴承运作过程中产生的热量。
3. 低碳钢0.7~2.3mm,提高轴承的承载能力和热转移作用。
4. 铜/锡电镀层,铜镀层0.008mm,锡镀层0.005mm,使轴承有很好的耐腐蚀功能。
  主要参数 TECHNICAL DATE

静承载
250N/mm2

摩擦系数
0.03~0.20
最大承载
低速运转
140N/mm2

最大线速度
干摩擦
2m/s

旋转、摇摆运动
60N/mm2

流体润滑
5m/s
最大PV值
(干摩擦)
间断性运作
3.6N/mm2.m/s

导热系数
42W(m.K)-1

长期运作
1.8N/mm2.m/s

线膨胀系数
11x11-6K
使用温度
-195℃~+280℃




  应用特点 APPLICATION CHARACTER
1. 无油润滑或少油润滑,适用于无法加油或较难加油的场合,可以在使用时不保养或少保养;
2. 耐磨性能好,摩擦系数小,使用寿命长; 3. 可在-195℃~+280℃范围内使用;
4. 走合性能好,低噪音,无污染; 5. 薄壁结构,质量轻,可缩小机械体积;
6. 在运作时能形成转移膜,起到保护对磨轴的作用,无咬轴现象;
7. 对磨轴的硬度要求低,未经调质处理的轴都可使用,从而降低了相关零件的加工难度;
8. 无吸水、吸油性,热膨胀系数小,散热性好,尺寸稳定;
9. 钢背面可电镀多种金属,因此可在腐蚀性介质中使用,不会生锈;
目前已广泛运用于各种机械的滑动部位,如自动化机械设备(伸缩、摇摆、滑动、弯曲、回旋、回转部位)油压气缸导套、齿轮泵浦、纺织机械、自动售货机、塑胶成型机、压铸机、橡胶机械、烟草机、健身器材、办公机械、液压搬运车、汽机车、摩托车、农林机械等。

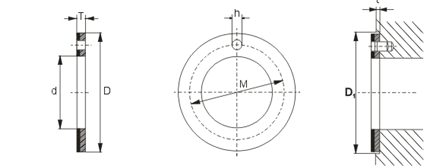

SF-1WC 垫片系列轴承标准尺寸(SF-1、SF-1T、SF-1P、SF-1D、SF-1B、SF-1S)
Unit(单位):mm
轴径
代号
垫片尺寸
安装尺寸
d +0.25
D -0.25
T -0.05
M ±0.12
h+0.4
+0.1
T±0.2
D1+0.12
8
WC10
SF-1
10
20
1.5
15
1.5
1
20
10
WC12
SF-1
12
24
18
24
12
WC14
SF-1
14
26
20
2
26
14
WC16
SF-1
16
30
23
30
16
WC18
SF-1
18
32
25
32
18
WC20
SF-1
20
36
28
3
36
20
WC22
R-1
22
38
30
38
22
WC24
24
42
33
42
24
WC26
SF-1
26
44
35
44
26
WC28
SF-1
28
48
38
4
48
30
WC32
32
54
43
54
36
WC38
SF-1
38
62
50
62
40
WC42
SF-1
42
66
54
66
46
WC48
SF-1
48
74
2
61
1.5
74
50
WC52
SF-1
52
78
65
78
60
WC62
SF-1
62
90
76
90
